四色磷青銅低溫導線 36AWG：低溫環境下的信號傳輸解決方案

四色磷青銅低溫導線 36AWG：低溫環境下的信號傳輸解決方案

在低溫物理實驗、超導設備、深空探測等惡劣低溫場景（通常指 - 40℃至液氦溫區 4.2K）中，導線不僅需耐受嚴苛的低溫環境，還需保證信號傳輸的穩定性與可靠性 —— 四色磷青銅低溫導線 36AWG 正是針對這類需求設計的精密傳輸元件，其憑借磷青銅導體的優異低溫性能、36AWG 的纖細規格及四色標識的便捷性，成為低溫領域信號互聯的關鍵組件。本文將從材料特性、結構設計、核心性能及應用場景四個維度，全面解析該導線的技術價值。

一、核心材料：磷青銅 —— 低溫環境下的 “性能穩定器"

導線的核心性能依賴于導體材料，四色磷青銅低溫導線 36AWG 選用磷青銅（主要成分為銅 - 錫 - 磷合金，錫含量通常為 5%-8%，磷含量 0.03%-0.35%） 作為導體，而非常規的純銅或黃銅，核心原因在于其低溫下的三大關鍵優勢：

1. 極低的低溫電阻率與電阻率穩定性

低溫環境下，金屬導體的電阻率會隨溫度降低而下降（源于電子熱運動減弱），但部分材料可能因 “低溫脆性" 或 “晶格缺陷" 導致電阻率波動。磷青銅通過合金化優化，在 4.2K（液氦溫區）至室溫范圍內：

電阻率始終保持極低水平（室溫下電阻率約 7×10??Ω?m，僅為純銅的 1.5 倍左右，遠低于黃銅的 10×10??Ω?m）；

電阻率溫度系數（TCR）平緩，從室溫降至 4.2K 時，電阻率下降幅度均勻，無明顯突變，避免因電阻率波動導致信號傳輸衰減不穩定 —— 這對低溫傳感器（如前文提及的 DT670 硅二極管溫度傳感器）的微弱電壓信號傳輸至關重要。

2. 優異的低溫機械性能：抗脆裂、耐疲勞

純銅在低溫下易出現 “低溫脆性"（低于 - 200℃時塑性顯著下降，受外力易斷裂），而磷青銅通過錫元素的固溶強化與磷元素的細化晶粒作用：

低溫下（如 4.2K）仍保持良好的塑性與韌性，延伸率可達 15%-20%（純銅在 4.2K 時延伸率僅 5% 左右），可承受低溫裝配時的彎曲、扭轉等操作；

抗疲勞性能突出，能耐受低溫與室溫之間的反復熱循環（如實驗設備的降溫 - 升溫過程），避免因熱脹冷縮導致導體斷裂 —— 這對需長期反復使用的低溫實驗裝置尤為關鍵。

3. 良好的耐腐蝕性：適配復雜低溫環境

低溫設備常涉及真空環境（如超高真空低溫腔）、惰性氣體（如液氮存儲罐）或微量冷凝水，磷青銅表面易形成致密的氧化膜（主要成分為 SnO?），可有效抵抗：

真空環境下的 “金屬蒸發"（避免導體成分流失導致性能下降）；

低溫冷凝水的電化學腐蝕（防止導線短路或信號干擾）；

惰性氣體中微量雜質的侵蝕（延長導線使用壽命）。

二、結構設計：36AWG 規格與四色標識的 “精密適配"

除導體材料外，導線的規格與標識設計直接影響其在低溫場景的實用性，四色磷青銅低溫導線 36AWG 的結構設計圍繞 “小型化、便捷化、可靠性" 三大目標展開：

1. 36AWG 規格：滿足低溫設備的 “空間緊湊性" 需求

AWG（美國線規）是導體截面積的標準標識，36AWG 對應的導體直徑約為 0.127mm，截面積約 0.0126mm2，屬于典型的 “纖細導線"，其優勢在低溫設備中尤為突出：

空間適配性：低溫設備（如超導量子比特芯片、低溫探頭）內部空間極度緊湊，36AWG 的纖細直徑可實現 “高密度布線"，避免導線占用過多空間導致設備體積增大；

熱輸入控制：低溫環境需嚴格控制 “熱輸入"（避免外部熱量傳入導致低溫腔溫度升高），導線的熱輸入與截面積正相關 ——36AWG 的小截面積可顯著降低 “導線導熱" 帶來的熱輸入（相比 30AWG 導線，熱輸入可減少約 70%），適配液氦、液氖等稀缺低溫介質的節能需求；

信號完整性：36AWG 導線的分布電容（約 10-15pF/m）與分布電感（約 0.5-1μH/m）較低，可減少高頻信號（如低溫傳感器的動態電壓信號）的傳輸損耗，保障信號完整性。

2. 四色標識：解決低溫布線的 “識別難題"

低溫設備的布線常需多根導線并行（如同時連接溫度傳感器、壓力傳感器、電流引線），傳統單色導線需依賴標簽識別，但低溫環境下標簽易因低溫脆化脫落，或被冷凝水覆蓋導致識別失效。四色磷青銅低溫導線通過絕緣層顏色區分（常見顏色組合：紅、黑、藍、白，或根據需求定制），實現三大價值：

快速識別：無需額外標簽，通過顏色即可快速區分不同功能的導線（如紅色接電源正極、黑色接電源負極、藍色接信號輸入、白色接信號輸出），降低低溫裝配時的誤操作風險；

耐低溫標識穩定性：絕緣層采用耐低溫材料（如 FEP 聚全氟乙丙烯、PFA 全氟烷氧基烷烴），顏色顏料經過低溫穩定性測試，在 - 269℃（液氦溫區）至室溫范圍內無褪色、無脫落，確保長期使用中的識別可靠性；

兼容性：四色標識符合工業布線的通用顏色規范，可與低溫設備的控制系統（如 Lake Shore 低溫控制器）、傳感器（如 DT670）的接口顏色匹配，提升系統兼容性。

3. 絕緣層選型：耐低溫、低放氣的 “防護屏障"

導線的絕緣層需同時滿足 “低溫耐受性" 與 “真空兼容性"，四色磷青銅低溫導線 36AWG 通常采用FEP 或 PFA 氟塑料作為絕緣層，其核心性能指標如下：

低溫耐受性：FEP 的脆化溫度低于 - 270℃，PFA 的脆化溫度低于 - 268℃，均可在液氦溫區（4.2K）保持良好的柔韌性，無開裂、無硬化；

低放氣率：在超高真空環境（如 10??Pa）下，FEP/PFA 的放氣率（主要為 H?O、CO?等）低于 1×10?12Pa?m3/s，避免放氣導致真空度下降或污染低溫腔內部組件；

耐化學性：可耐受低溫設備中常見的溶劑（如酒精、丙酮）、惰性氣體與冷凝水，避免絕緣層被腐蝕導致導體裸露。

三、核心性能：低溫場景下的 “可靠性驗證"

四色磷青銅低溫導線 36AWG 的性能需通過低溫環境下的專項測試驗證，其關鍵性能指標及測試標準如下：

1. 低溫電氣性能：保障信號傳輸穩定

電阻率穩定性：在 4.2K-300K 溫度范圍內，電阻率變化曲線平滑，無異常波動（測試標準：ASTM B193）；

絕緣電阻：在 4.2K 溫度下，絕緣電阻≥1×1012Ω（測試電壓 500V DC），避免低溫下絕緣性能下降導致信號泄漏；

擊穿電壓：在室溫與 4.2K 溫度下，擊穿電壓均≥1kV（絕緣層厚度約 0.05mm），防止高壓信號導致絕緣層擊穿。

2. 低溫機械性能：耐受裝配與熱循環

彎曲疲勞壽命：在 4.2K 溫度下，以半徑 5mm、角度 90° 反復彎曲 1000 次后，導體無斷裂、絕緣層無開裂（測試標準：IEC 60228）；

拉伸強度：室溫下拉伸強度≥400MPa，4.2K 溫度下拉伸強度≥500MPa，避免低溫裝配時因拉力導致導體斷裂；

熱循環穩定性：經過 100 次 “室溫→4.2K→室溫" 的熱循環后，導體電阻率變化率≤5%，絕緣層無脫落、無變形。

3. 真空兼容性：適配超高真空低溫環境

放氣率：在 10??Pa 真空環境下，25℃時放氣率≤1×10?12Pa?m3/s，4.2K 時放氣率≤5×10?13Pa?m3/s（測試標準：ASTM E595）；

真空烘烤穩定性：經過 200℃、24 小時真空烘烤后，絕緣層無收縮、無變形，導體性能無明顯變化（避免烘烤導致絕緣層釋放雜質）。

四、應用場景：從科研到工業的 “低溫互聯" 需求

基于上述性能優勢，四色磷青銅低溫導線 36AWG 廣泛應用于需 “低溫、精密、緊湊" 信號傳輸的場景，核心應用領域包括：

1. 低溫物理與量子科研領域

超導量子計算：連接超導量子比特芯片與室溫控制系統，傳輸微弱的量子態信號，36AWG 的小截面積可減少熱輸入，四色標識便于區分不同量子比特的控制線；

低溫物理實驗：適配液氦低溫腔、稀釋制冷機等設備，連接 DT670 等低溫傳感器，傳輸溫度、壓力等信號，磷青銅的低電阻率保障信號精度；

核聚變實驗：在核聚變裝置的低溫超導磁體系統中，作為信號引線，耐受 - 269℃的超導環境，同時抵抗強磁場下的電磁干擾。

2. 工業低溫設備領域

低溫存儲與運輸：在液氮 / 液氧存儲罐、低溫冷鏈運輸設備中，連接溫度傳感器與監控系統，四色標識便于快速排查布線故障；

超導設備：在超導電機、超導變壓器的低溫冷卻系統中，作為溫度監測與控制信號的傳輸導線，磷青銅的耐疲勞性適配設備的反復啟停；

半導體制造：在半導體晶圓的低溫測試設備中，實現晶圓與測試系統的信號互聯，36AWG 的纖細規格適配晶圓的微小測試接口。

3.  aerospace 與深空探測領域

深空探測器：在火星探測器、月球探測器的低溫儀器（如紅外光譜儀）中，耐受 - 200℃以下的深空低溫環境，磷青銅的耐腐蝕性抵抗宇宙射線與空間塵埃的侵蝕；

衛星低溫載荷：在衛星的低溫紅外相機、超導微波載荷中，作為信號傳輸導線，低放氣率適配衛星的真空環境，避免導線放氣影響載荷性能。

五、選型與使用建議：很大化導線性能

為確保四色磷青銅低溫導線 36AWG 在低溫場景中發揮最佳性能，需注意以下選型與使用要點：

1. 選型依據

溫度范圍：若應用溫度低于 4.2K（如液氦溫區以下的稀釋制冷機），需確認導線絕緣層（如 PFA）的脆化溫度是否適配；

信號類型：傳輸高頻信號（如 1MHz 以上）時，優先選擇絕緣層厚度更薄的型號（減少分布電容）；傳輸大電流（如超過 100mA）時，需評估 36AWG 的載流量（室溫下持續載流量約 0.5A，4.2K 時約 0.8A），避免過載發熱；

環境兼容性：若涉及腐蝕性氣體（如微量 Cl?），需選擇表面鍍鎳的磷青銅導體，進一步提升耐腐蝕性。

2. 使用注意

布線操作：低溫裝配時，導線彎曲半徑需≥5 倍導線直徑（36AWG 約 0.635mm），避免過度彎曲導致導體斷裂；

熱循環保護：反復熱循環（室溫→4.2K）前，需固定導線兩端，避免熱脹冷縮導致導線拉扯；

清潔要求：真空環境使用前，需用異丙醇清潔導線表面，去除油污與雜質，避免真空下雜質揮發污染設備。

總結

四色磷青銅低溫導線 36AWG 以磷青銅導體的低溫穩定性、36AWG 的纖細規格、四色標識的便捷性，成為低溫場景下精密信號傳輸的理想選擇。其不僅解決了低溫環境下導線的 “脆化、熱輸入、信號衰減" 難題，還通過人性化的標識設計提升了低溫設備的裝配效率。在超導量子計算、低溫物理實驗、深空探測等領域的應用中，該導線的技術特性直接支撐了設備的可靠性與性能上限，是低溫互聯系統中少不了的關鍵組件。隨著低溫技術的不斷發展，對導線的性能要求將進一步提升，未來需在 “更低溫度適配性（如 mK 溫區）、更低信號損耗、更高集成度" 等方向持續優化，以滿足更復雜的低溫應用需求。

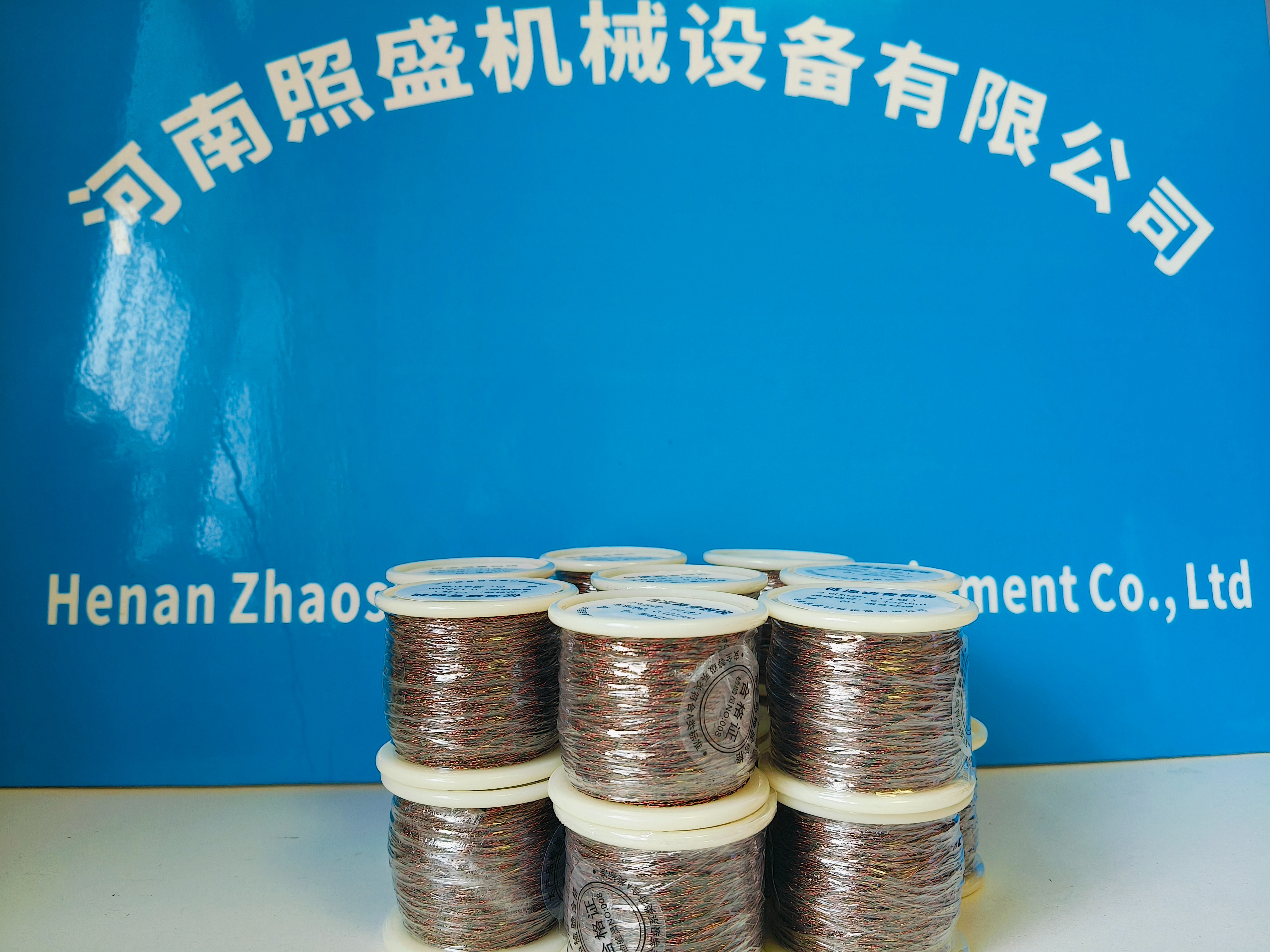

有需要的可以聯系照盛機械設備有限公司咨詢采購
